Universal Pulsgeneratoren

RUP8

Der Pulsgenerator RUP8 ist ein Hochspannungspulsgenerator, der in der Topologie dem RUP6 ähnelt, allerdings für positive Spannungen ausgelegt ist und mit MOSFETs arbeitet. Mittlere Leistung (<500W) und Pulsstrom (<1A) sind deutlich geringer als beim RUP6, dafür ist das Design ökonomischer und kompakter. Je nach Ausbaustufe werden maximale Ausgangsspannungen von +15 bis +90kV erreicht. Der RUP8 ist vorzugsweise für den Betrieb an hochohmigen Lasten mit geringen Kapazitäten (<350pF) gedacht.

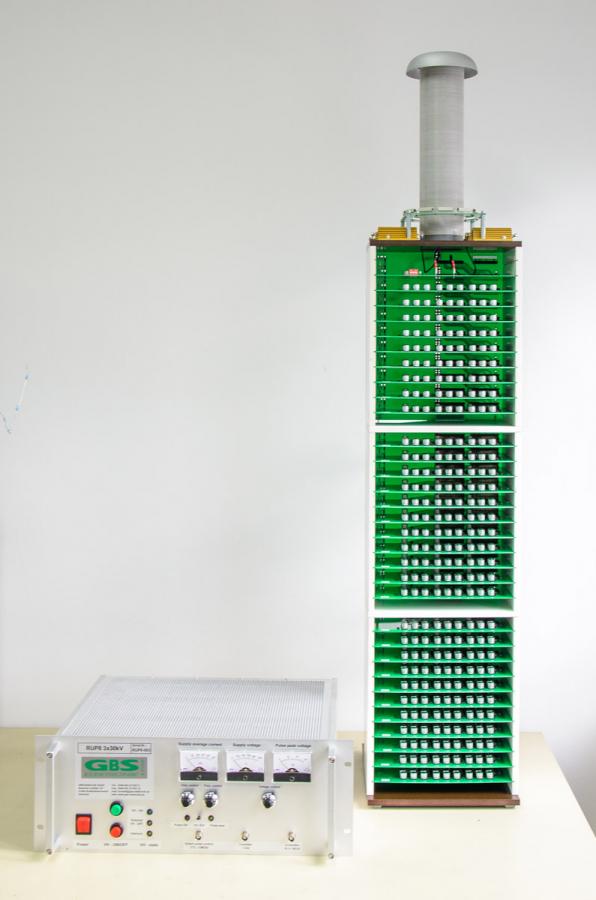

RUP8 Kaskade+Steuereinheit

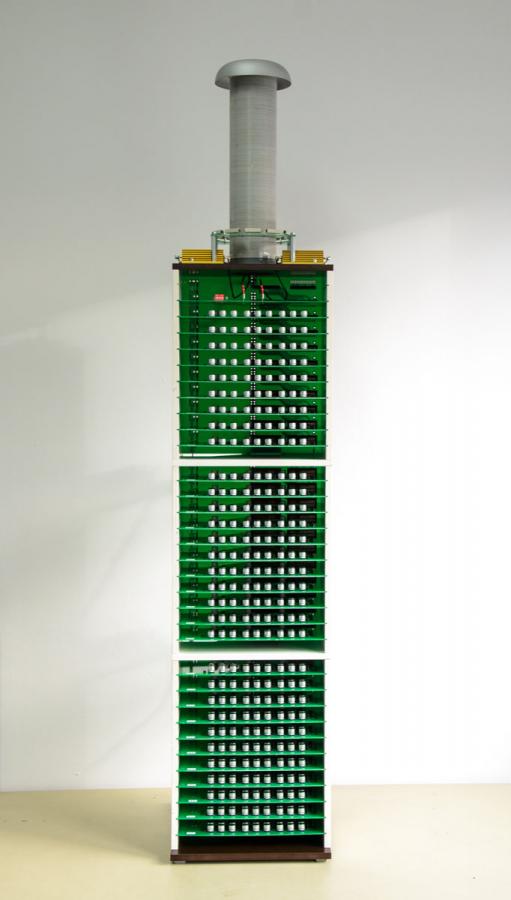

RUP8 Kaskade 3x30kV

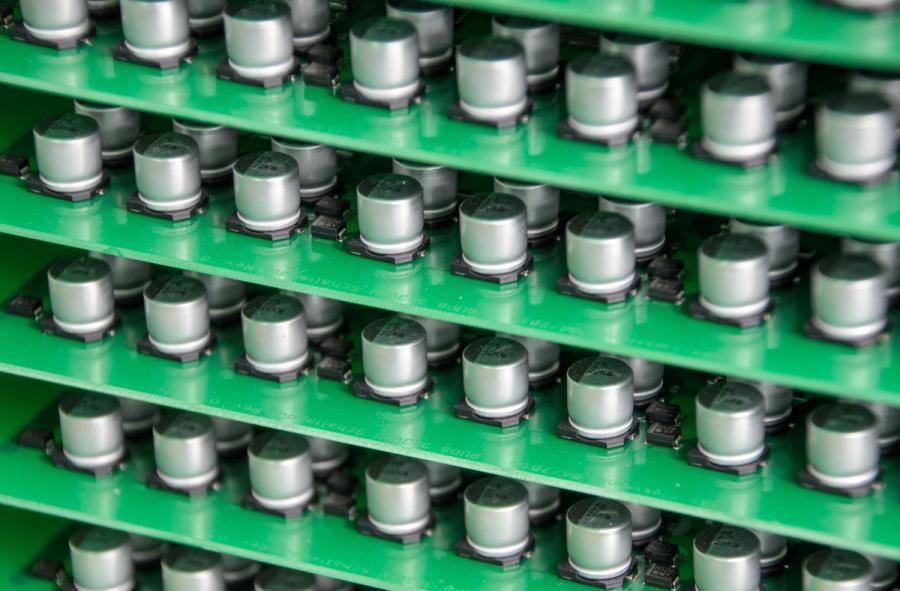

Kaskade im Detail

Die herausragenden Eigenschaften der RUP8 Serie sind:

Echter Rechteckpuls mit aktivem Abschalten
Hoher Wirkungsgrad
Individuelle Skalierbarkeit der Spannung
Schnelle Arc-Abschaltung
Ausgangsdrossel zur Stromanstiegsbegrenzung
Sehr kompaktes und ökonomisches Design

Anwendungen:

Elektrostatische Beschichtung von Materialien

Allgemeine Technische Daten:

Modelle mit Hochspannungen von +15kV bis +90kV
500W Ausgangsleistung
Individuelle Skalierbarkeit der Spannung
Maximale Lastkapazität 350pF
75mA mittlerer Effektivstrom
Pulslänge bis 1s fast völlig frei einstellbar
Pulsstrom bis 1A, kurzschlussfest
Typische Anstiegs-Zeit 2.5kV/µs
Frequenzen bis 100Hz bei 160pF Lastkapazität

Downloads RUP8 Serie

PDF Datenblatt RUP8-90 englisch

Weitere Varianten finden Sie im Downloadbereich >>
