NaI-Detektoren

Gerätegruppe: Szintillationsdetektoren

NaI-Detektoren sind die wohl am weitesten verbreiteten Detektoren für die Gammaspektroskopie. Sie haben eine ausreichende Auflösung, sie sind in relativ großen Kristallgrößen verfügbar um eine ausgezeichnete Empfindlichkeit zu ermöglichen bei moderaten Preisen. Die Auflösung der Detektoren liegt typisch bei 5.8% - 7 % (relative Halbwertsbreite bei 662 keV), wobei tendenziell die kleineren Detektoren die bessere Auflösung haben.

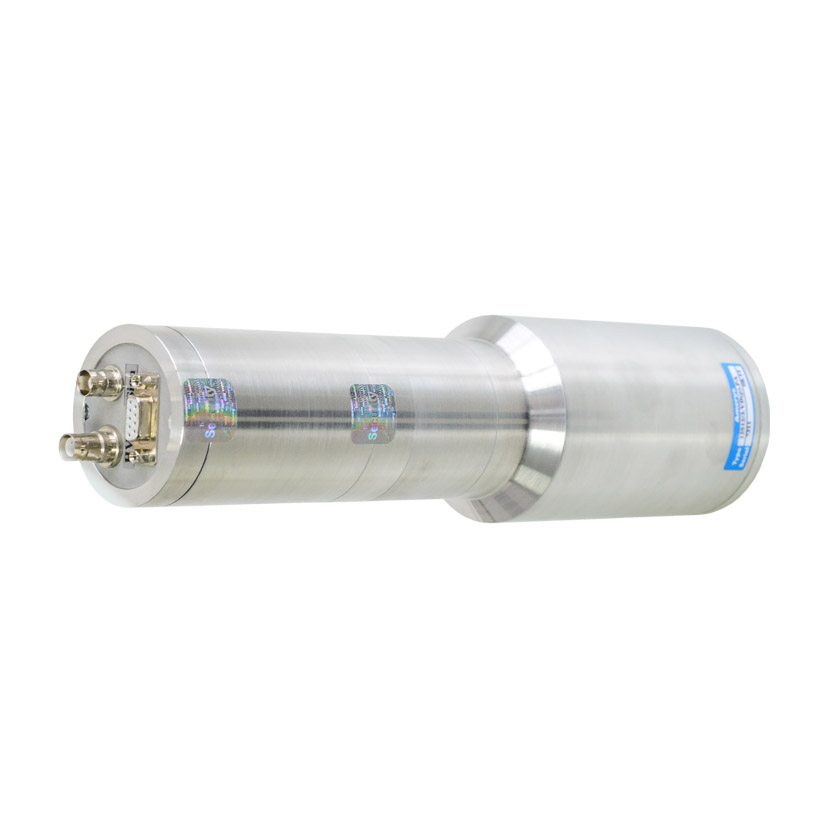

Nal Detektor 76x76mm

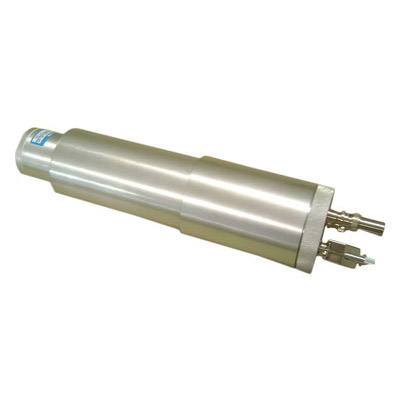

Nal Detektor 40x40mm

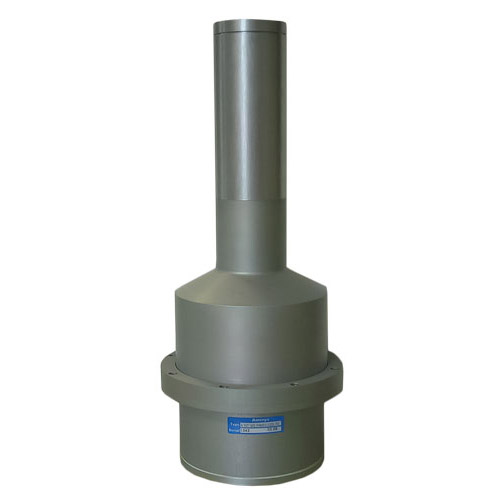

Nal Detektor 125x70mm

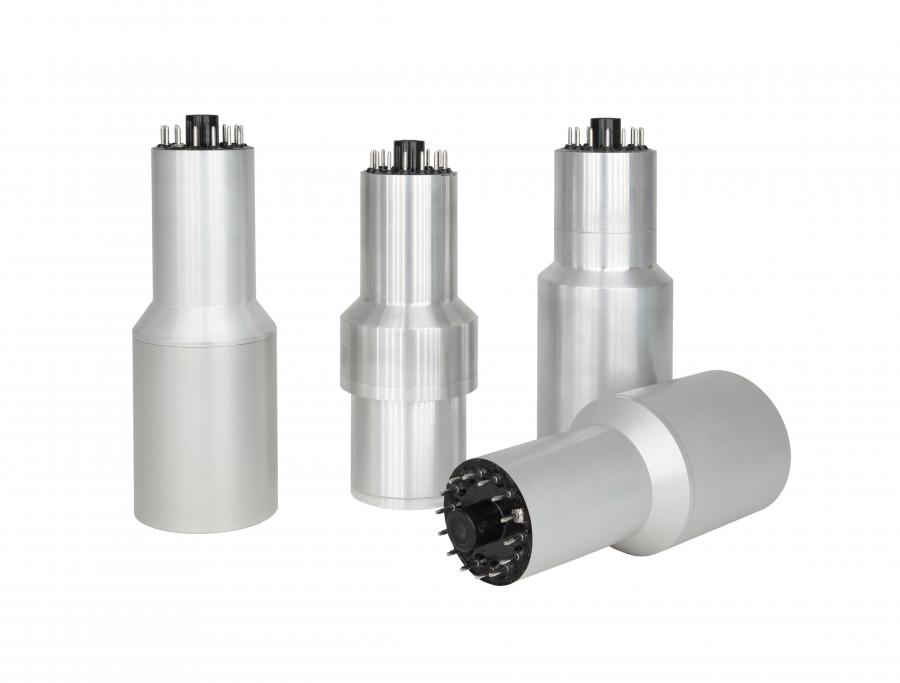

NaI Detektor mit Jedec Anschluss

Allgemeine Eigenschaften der von uns vertriebenen Detektoren

Der Detektor beinhaltet den Kristall, Photomultiplier, Spannungsteiler und Vorverstärker in einem Gehäuse.
Der Detektor besteht aus PMT und Kristall in einem Gehäuse mit Jedec Anschluss
Die Umhüllung des Kristalls besitzt eine Wandstärke von 1 mm und ist aus Aluminium gefertigt

Anschlüsse:

SHV für Hochspannung (typisch -600...-1000 V)
BNC für das Vorverstärkersignal
Sub-D9 für die Vorverstärkerversorgung (+/-12 V)
Jeweils 3m Verbindungskabel erhältlich
Jedec B14 oder Jedec B12

Zubehör

Dreibeinständer für aufrechte Position des NaI-Detektors (passend für Detektoren mit 58-59mm Außendurchmesser)
Bleiabschirmungen, kundenspezifisch gefertigt

Standardgrößen

40*40 mm
51*51 mm (2" * 2")
63*63mm (2.5"*2.5")
76*76 mm (3" * 3")

Spezielle Größen

100*100mm Bohrloch, für den Nachweis niedrigster Aktivitäten in Proben.
125*70 mm, sehr empfindlich; z.B. für spektroskopische Portalmonitore oder Geländemessungen.
Andere Größen und Ausführungen sind auf Anfrage ebenfalls verfügbar.
