Cube527 Spektrometer-Serie

Gerätegruppe: Komplettspektrometer

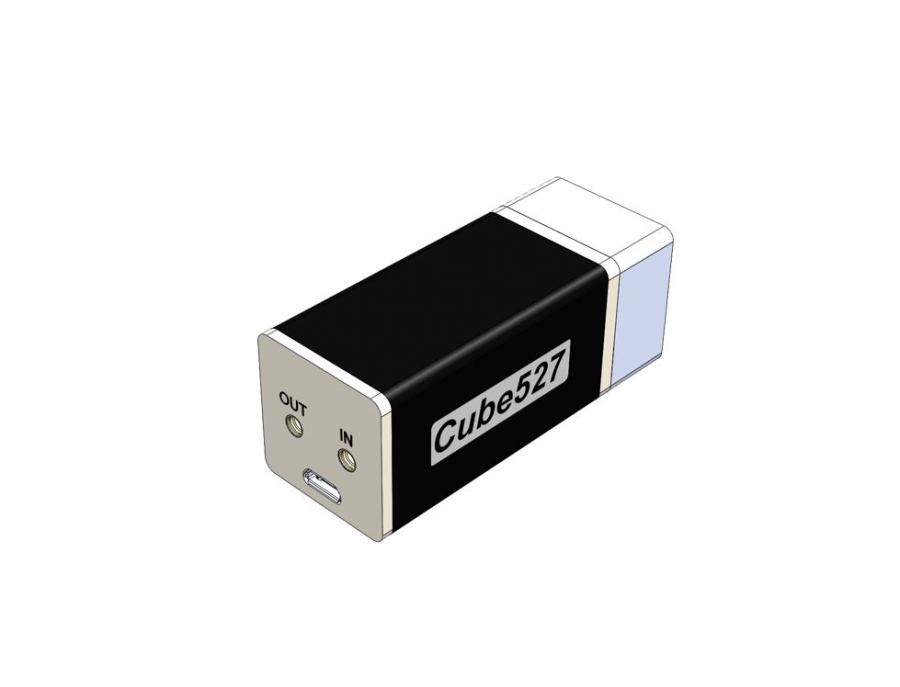

Der Cube527 ist ein auf dem MCA527micro basierender digitaler Vielkanalanalysator. Mit ihm lassen sich ultrakompakte Komplettspektrometer realisieren, typischerweise wird er gleich mit passendem Detektor geliefert. Die Cube527-Spektrometer kategorisieren sich nach Schnittstelle (µUSB, Ethernet, RS485) und mitgeliefertem Detektor. Momentan sind 3 verschiedene CZT-Detektoren (60mm³, 500mm³, 1500mm³) und ein ladungsempfindlicher Vorverstärker im Angebot, andere Detektoren auf Anfrage.



Mechanische Eigenschaften

Abmessungen 25mm x 25mm x 65mm (µUSB-Version)

Gewicht des Spektrometers 80g  (µUSB-Version)

Betriebstemperaturbereich 0°C - 40°C

Luftfeuchtigkeit bis zu 90 %, ohne Kondensation

Schutzklasse IP42, EMC konform

Hauptmerkmale

  • Komplett-Spektrometer mit CdZnTe Detektor

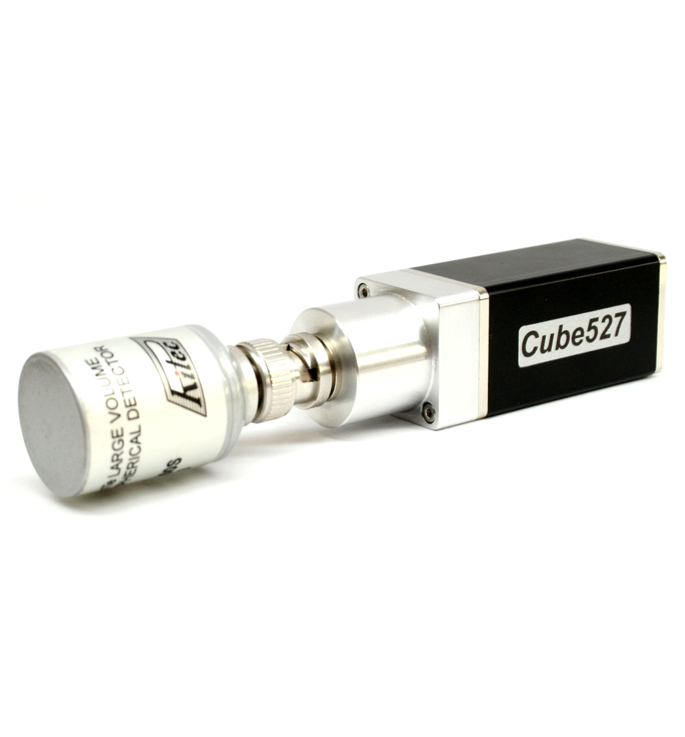

  • Detektormodul austauschbar, auch andere Detektoren oder nur Vorverstärker möglich
  • Bis zu 4k Kanal- Auflösung
  • Sehr kleine Abmessungen und Gewicht
  • Sehr geringe Leistungsaufnahme von 0.3W
  • Hochspannungsversorgung von 0V bis 2000V,  über Software einstellbar
  • Durchsatz  >100.000cps
  • Datenerfassung mit 14bit ADC bei 10MS/S
  • Stromversorgung über „Power over Ethernet“, USB  oder Stecker-Netzteil (abhängig von Version)

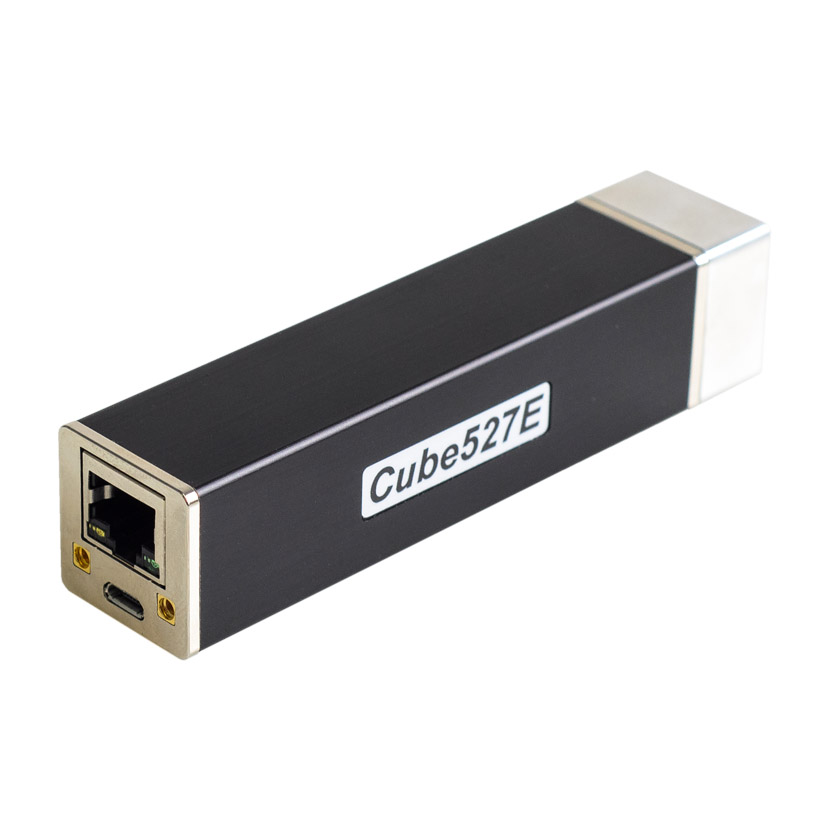

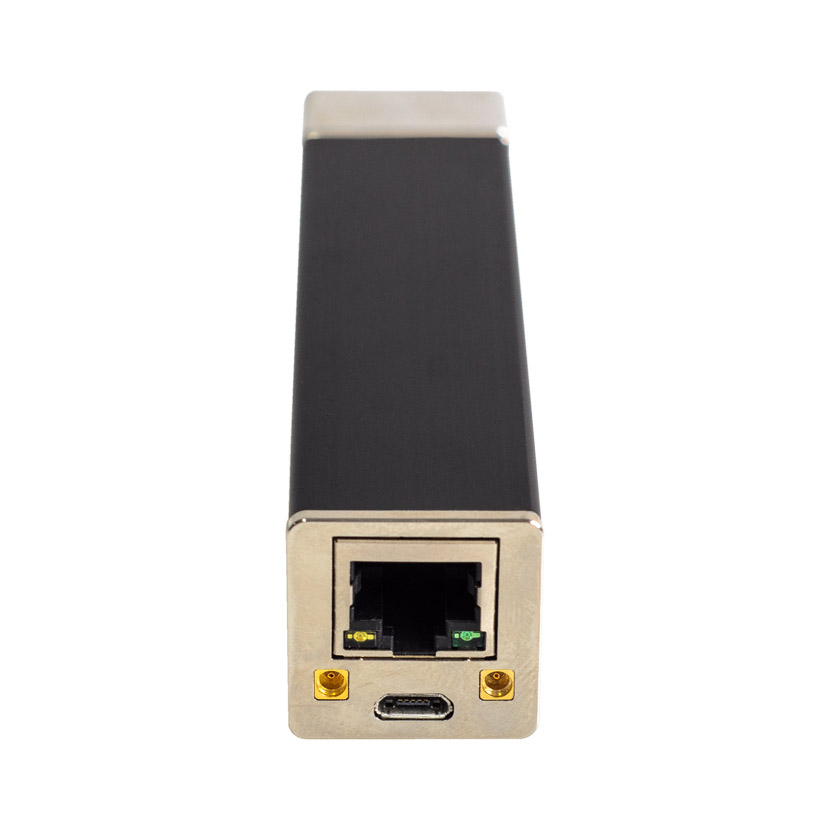

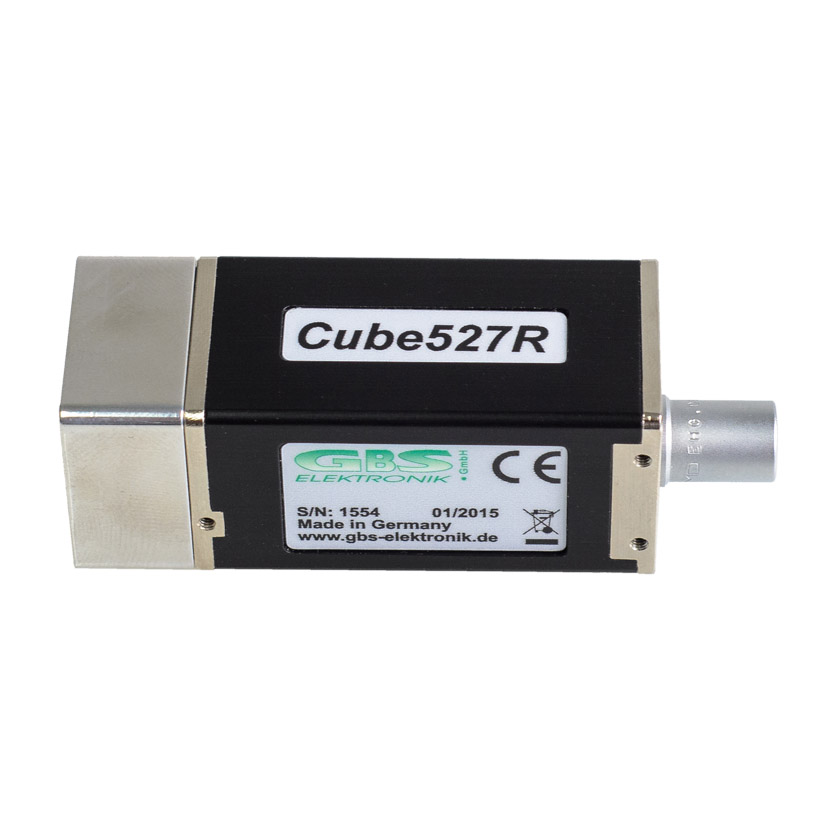

  • Ethernet, USB, RS485 Kommunikation möglich

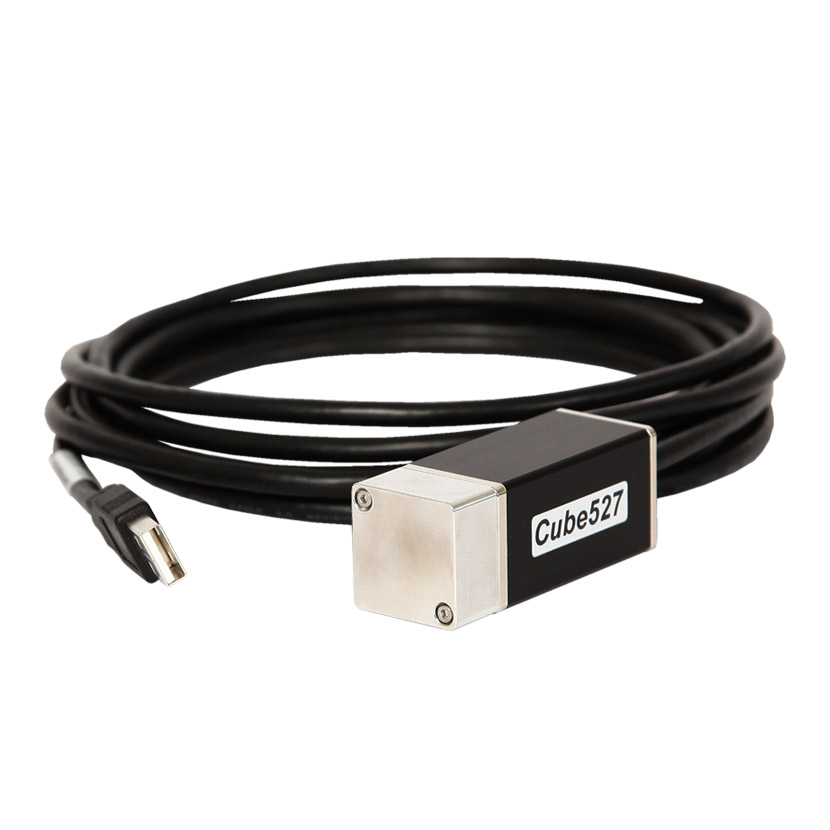

  • Fest installiertes Kabel für jede Version auf Wunsch erhältlich
  • Integrierter Temperatursensor
  • Eloxiertes Aluminiumgehäuse
