Vielkanalanalysatoren

Base527-Serie

Gerätegruppe: PMT basierte digitale Vielkanalanalysatoren


Unser Base527 ist ein komplett ausgestatteter Vielkanalanalysator mit integriertem Hochspannungsmodul und Vorverstärker für Szintillationsdetektoren mit Photomultiplier (PMT).

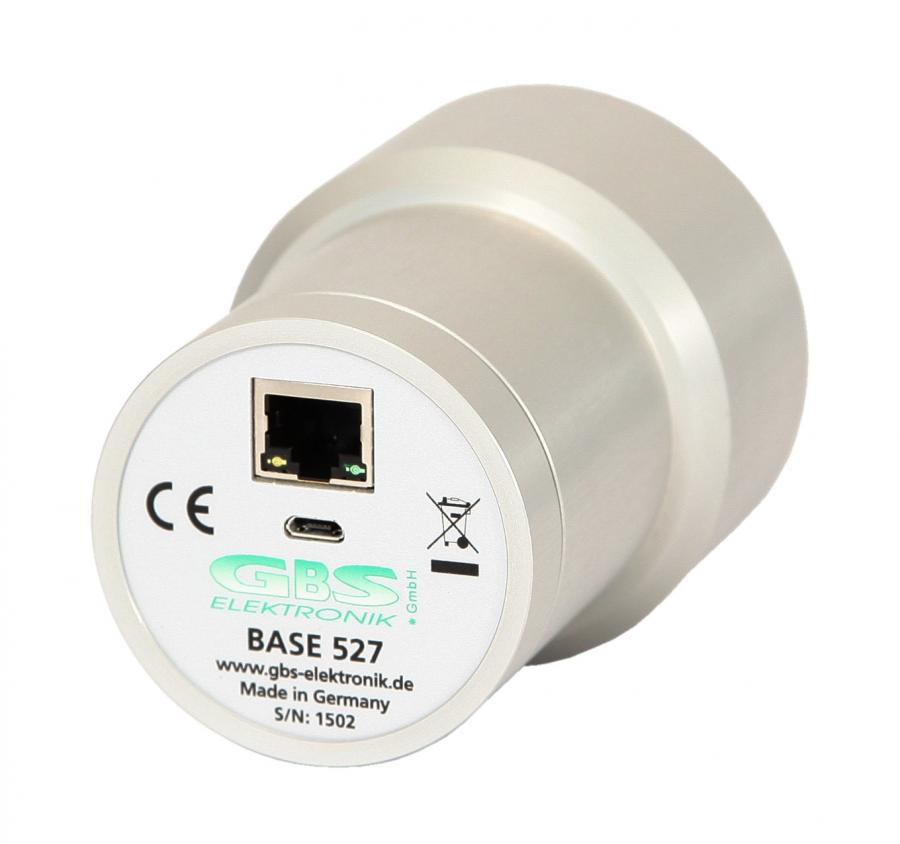

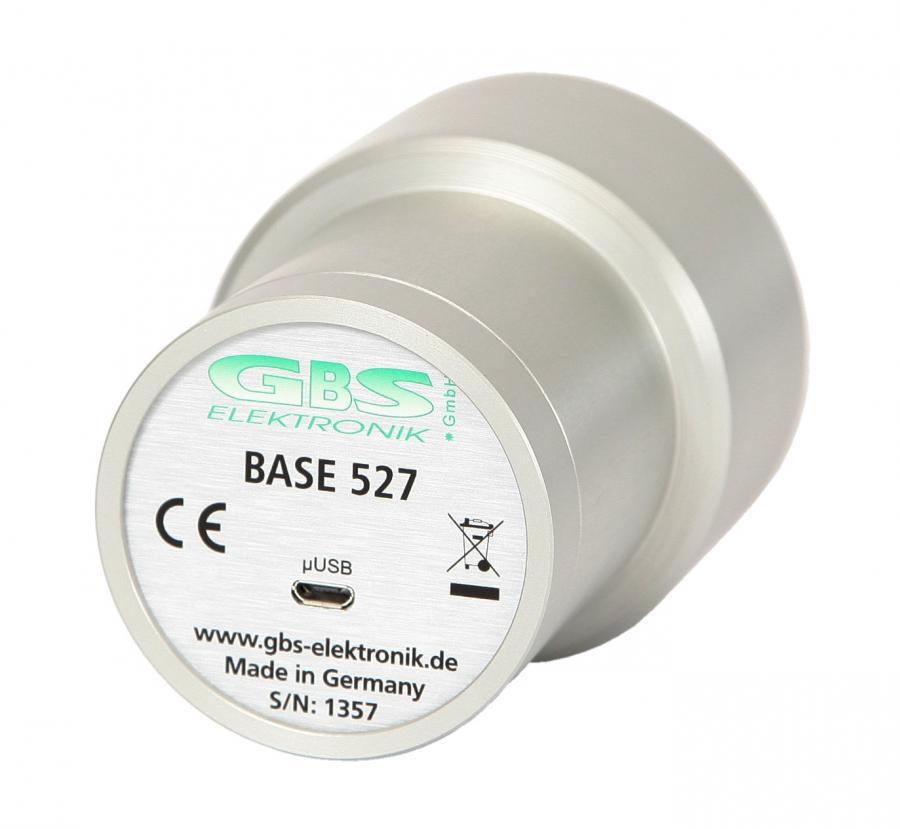

Die Base527 gibt es in Ausführungen mit unterschiedlichen Schnittstellen: Base527 (µUSB),  Base527E (Ethernet+µUSB) und Base527R (RS485+µUSB).

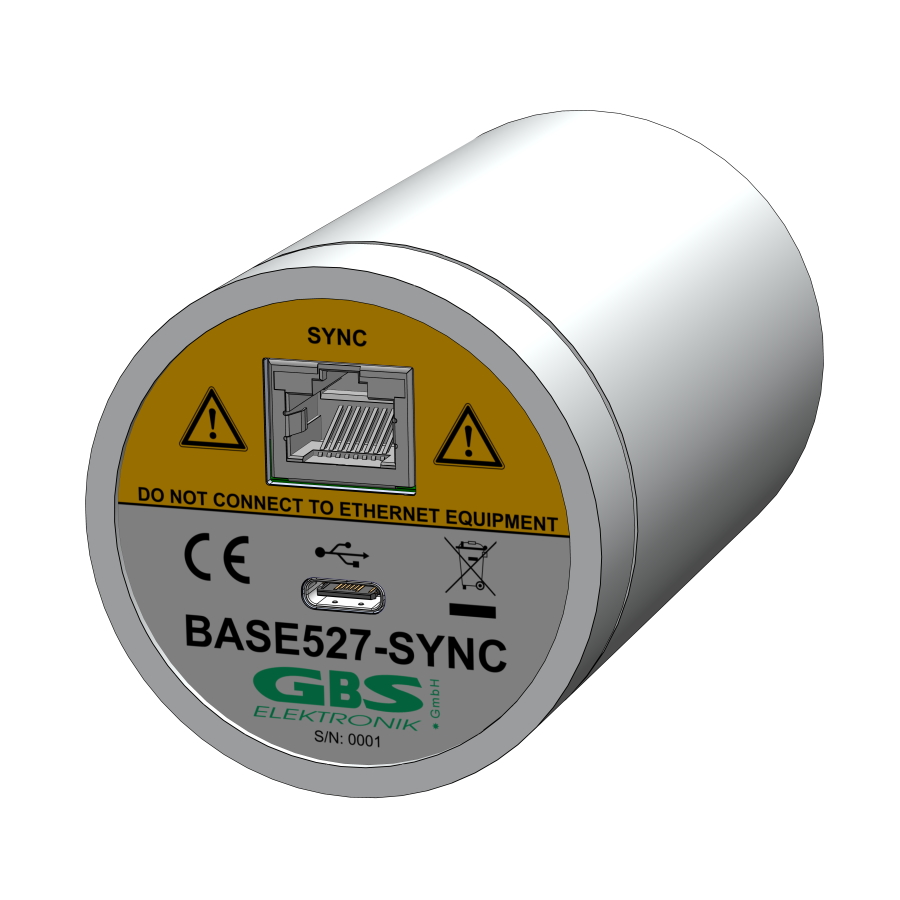

Für spezielle Einsätze ist die Base527-SYNC konzipiert. Dieses Gerät eigenet sich für den Einsatz in komplexen Messsystemen (Multidetektorsysteme), wo es darauf ankommt, Ereignisse zeitlich exakt zuzuordnen und verschiedene Geräte zu synchronisieren.



Mechanische Eigenschaften

Abmessungen Ø72mm x 100mm

Gewicht des Moduls ~400g

Betriebstemperaturbereich 0°C - 50°C

Luftfeuchtigkeit bis zu 90%, ohne Kondensation

Schutzklasse IP20, EMC konform

Hauptmerkmale

  • Bis zu 4k Kanal-Auflösung

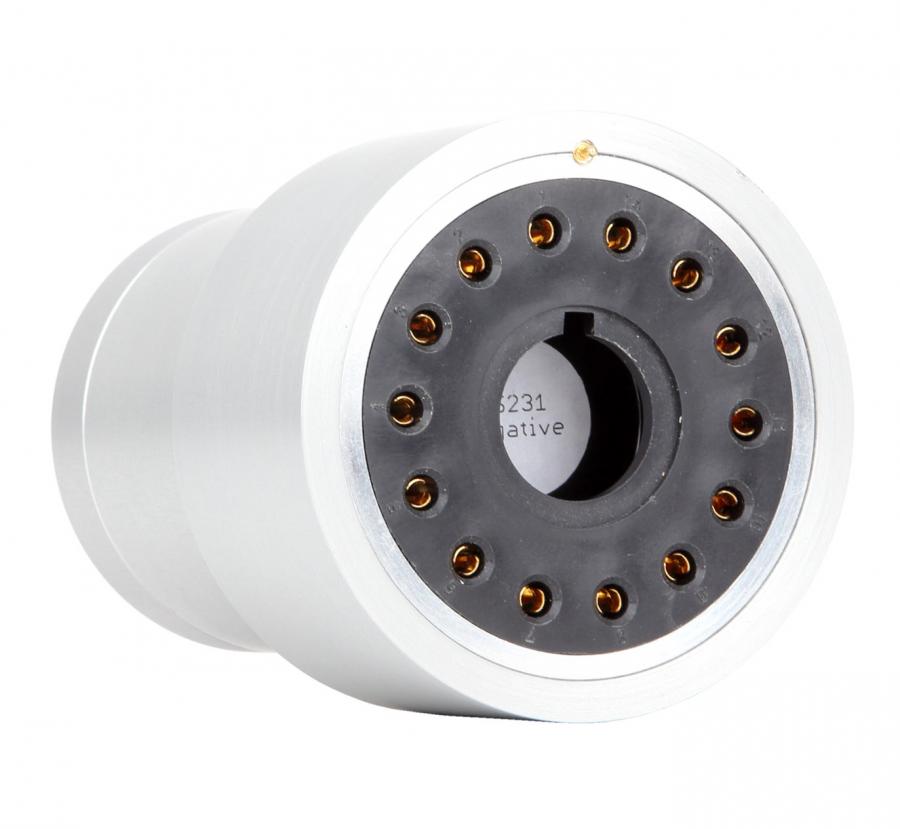

  • Verschiedene Sockelvarianten lieferbar
  • Sehr geringe Leistungsaufnahme von 0.4W
  • Datenerfassung mit 14bit ADC bei 10MS/S
  • Hochspannungsversorgung von 0V bis 1000V,  softwarekontrolliert
  • Durchsatz  >100.000cps
  • Stromversorgung über „Power over Ethernet“, USB  oder Stecker-Netzteil (abhängig von Version)

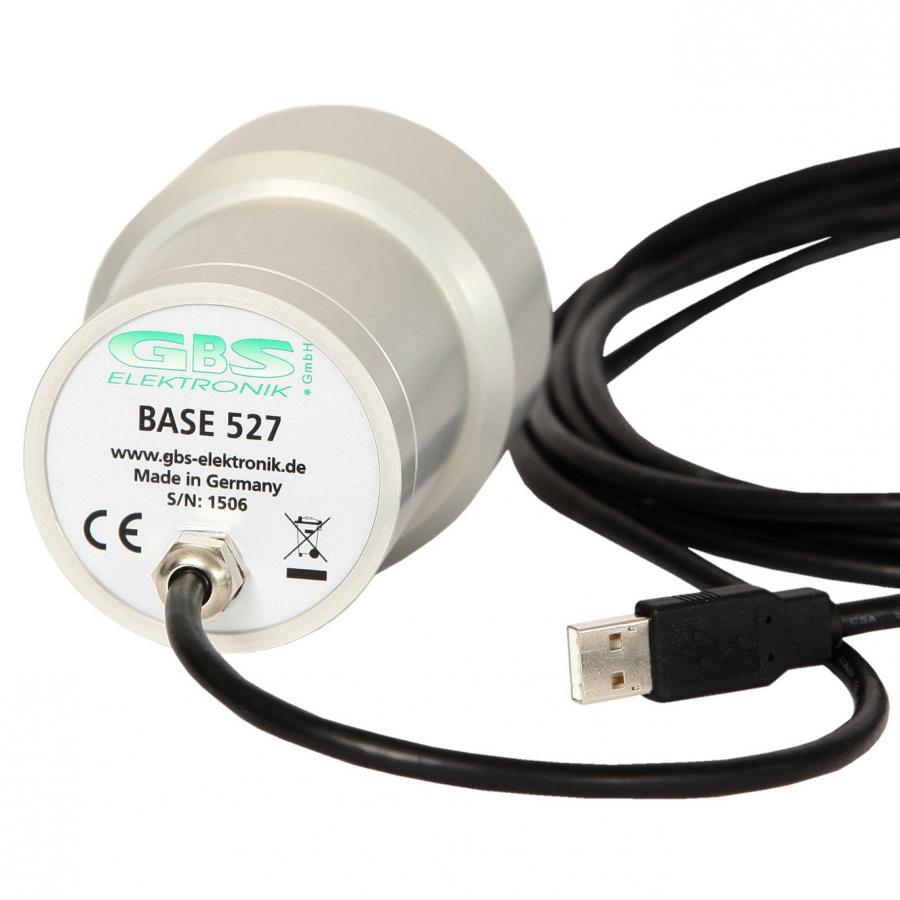

  • Fest installiertes Kabel für jede Version auf Wunsch erhältlich
  • Ethernet, USB, RS485 Kommunikation möglich
  • Integrierter Temperatursensor
  • Robustes eloxiertes Aluminiumgehäuse

Downloads für Base527-Serie

PDF Base527-Serie Datenblatt englisch

PDF Base527-Serie Bedienungsanleitung

PDF MCA527 List Mode Informationen

PDF Base527-Serie Schnellstart-Anleitung englisch

PDF  Datenblatt PMT Sockelvarianten englisch

PDF  Wichtige USB Kabel Information englisch


Weiterführende Software und Firmware Updates finden Sie in unserem Downloadbereich >>
