Universal Pulsgeneratoren

RUP3

Die Hochspannungspulsgeneratoren der Serie RUP3 bestehen aus einem Hochspannungsnetzteil mit daran angeschlossenen Halbleiterschaltmodul. Diese Topologie erlaubt völlig frei wählbare Pulsbreiten und Tastverhältnisse bis 100% (DC-Betrieb). Der Schutz gegen Überstrom und Kurzschlüsse in der Last erfolgt durch Schutzwiderstände. Aus diesem Grund sind die RUP3-Pulsgeneratoren hauptsächlich für hochohmige Lasten bei kleineren bis mittleren Leistungen geeignet. Grundsätzlich sind die Pulsgeneratoren der Reihe RUP3 sehr schnell; besonders bei den Geräten mit einem Ausgangswiderstand von 50-100 Ohm sind Anstiegszeiten von 50 ns typisch.

RUP3-3A

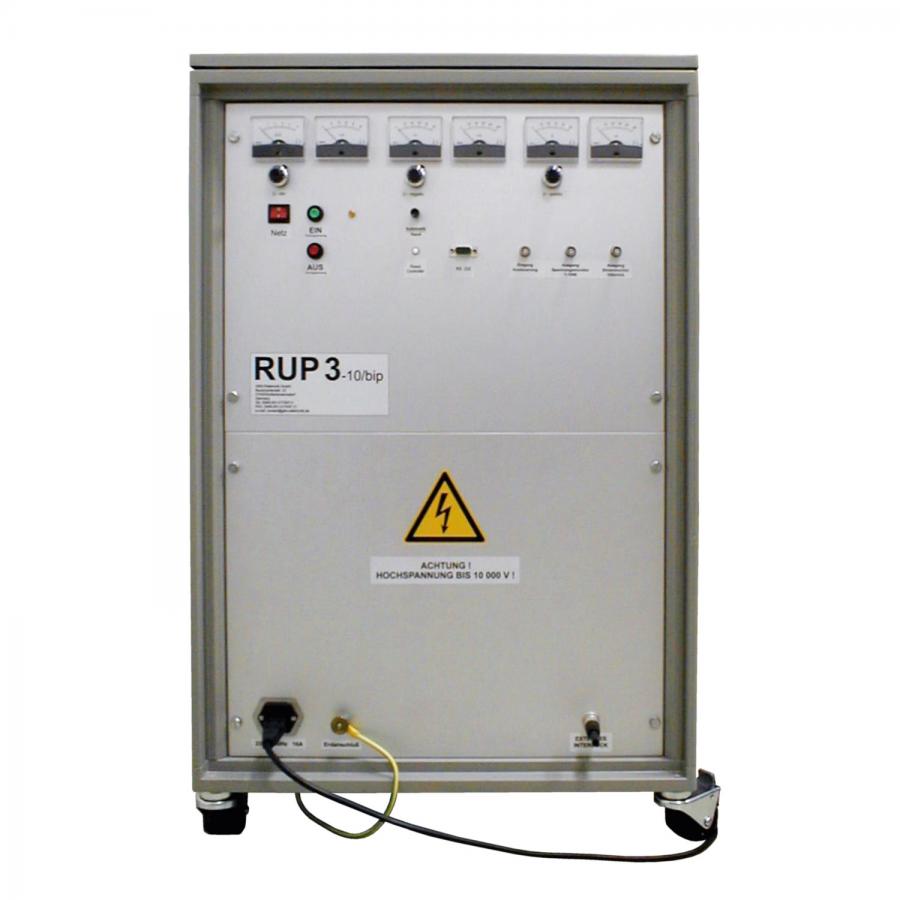

RUP3-10bip

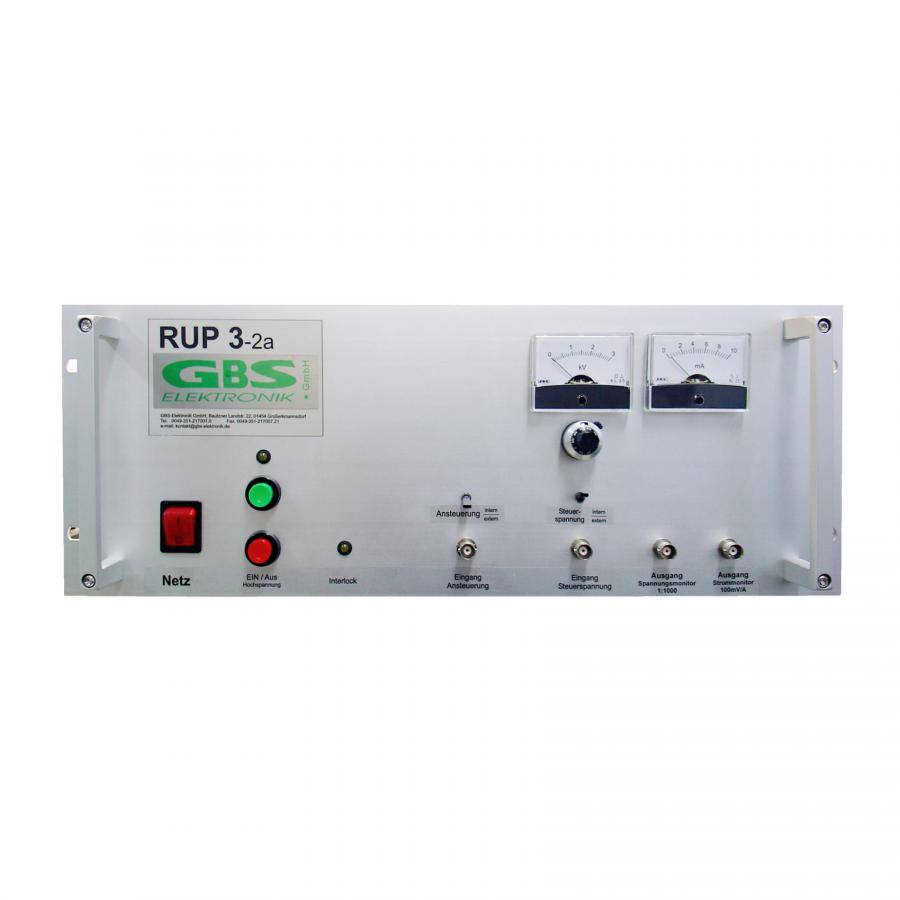

RUP3-2a

Die herausragenden Eigenschaften der RUP3 Serie sind:

Echter Rechteckpuls mit aktivem Abschalten bei den Modellen mit „A“ in der Bezeichnung
Sehr schnelle Anstiegszeiten
Pulslänge fast völlig frei einstellbar
Tastverhältnis bis 100%
Individuelle Skalierbarkeit der Spannung
Überstrom und Kurzschluss-Schutzwiderstände

Allgemeine Technische Daten:

Hochspannungen von -25kV bis +25kV
Typische Anstiegs-Zeit 50ns – 100ns
Frequenzen bis zu 10kHz

Spezial Varianten:

Bipolare Ausführung
Integrierte, einstellbare Bias-Spannung 0 bis -200V
Spezialversion mit Wechselspannungsbias bis ±200V
Frequenzen bis 20kHz
Kurzschlusspulsströme bis 100A möglich
Ausführungen mit 2 Ausgängen, die phasenverschoben angesteuert werden können
Spezielle Hochleistungsversion bis 5kW
OEM-Versionen für mittlere Leistungen <25W

Anwendungen

Spannungsversorgung für Ionenquellen
Plasmaimmersionsanwendungen
Isolationstests an kapazitiven Lasten

Downloads RUP3 Serie

PDF Datenblatt RUP3-3A deutsch

PDF RUP3 Bipolar (RUP3-7bip) deutsch

PDF RUP3 Dual (RUP3-6ax2) deutsch

PDF RUP3 Ionenquelle (RUP3-5ion) deutsch

Weitere Varianten finden Sie im Downloadbereich >>
